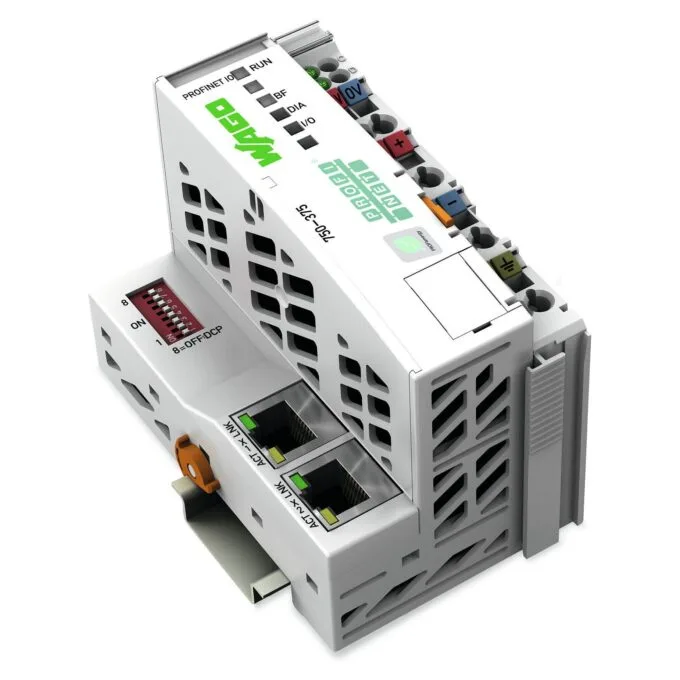

Wago 750-375 fieldbus module

Dieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM 750 mit PROFINET IO, dem offenen, industriellen Echtzeit-ETHERNET-Standard für die Automatisierung.

Der Feldbuskoppler erkennt die angeschalteten I/O-Module und erstellt gemäß der projektierten Sollkonfigurationen lokale Prozessabbilder für maximal zwei IO-Controller und einen IO-Supervisor. Hierbei kann es sich um eine gemischte Anordnung von analogen, komplexen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln.

Der Feldbuskoppler übernimmt im Netzwerk die Rolle des IO-Devices und verfügt über einen integrierten 2-Port-Switch. Dadurch ist der einfache Aufbau einer Linienstruktur ohne zusätzliche Netzkomponenten möglich.

Der Gerätename kann entweder über das DCP-Protokoll vergeben werden, oder es kann ein vorgegebener Name über den DIP-Schalter instanziiert werden.

Merkmale
Anzahl der Ausgänge: 3 Ausgänge
Gehäusematerial: Polyamid, Polycarbonat
Produktfarbe: Hellgrau
Befestigungstyp: DIN 35 × 15
Brandlast: 2,755 MJ
Baudrate: 100 Bd
Feature: Vollduplex
Leitungsimpedanz: 100 Ohm
Leitungslänge: 100 m
Drahtstärke AWG (max.): 14
AWG Drahtstärke (mind.): 28
Leiterbereich (min.): 0,08 mm²
Leiterbereich (max.): 2,5 mm²
Drahtklemmentyp: Käfigklemme
Internationale Schutzart (IP-Code): IP20
Feature: Stoßfest
Feature: Vibrationsfest
Produkttyp: Digitales Eingangs-/Ausgangsmodul
Energie
Energiequelle: Gleichstrom
DC input Spannung: 24 V
Stromverbrauch: 450 mA
Stromverbrauch (intern): 500 mA
Betriebsbedingungen
Betriebstemperatur: 0 — 55 °C
Temperaturbereich bei Lagerung: -25 — 85 °C
Gewicht und Abmessungen
Breite: 61,5 mm
Tiefe: 71,9 mm
Höhe: 100 mm
Gewicht: 151,5 g
Logistikdaten
Ursprungsland: Deutschland
Technische Details
Feature: Nachhaltigkeitskonformität
Konformitätsbescheinigungen: CE
