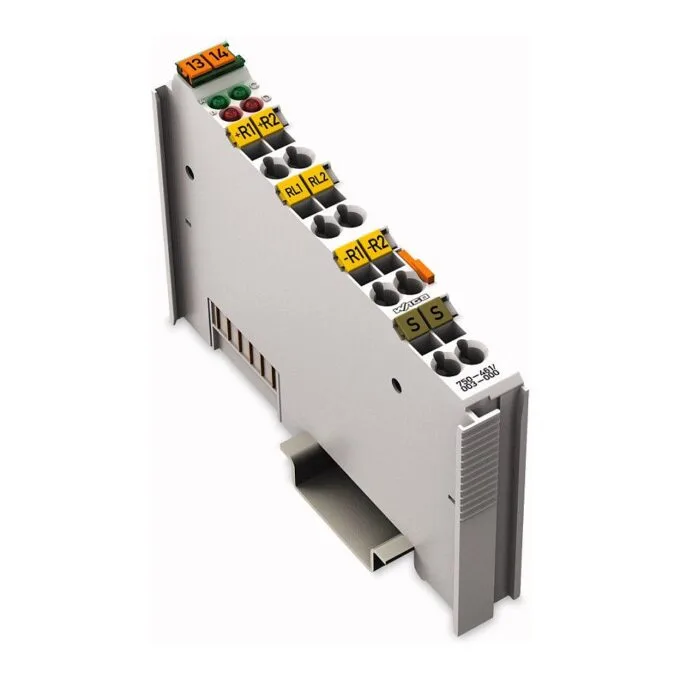

Wago 750-461/003-000 fieldbus module

Die Eingangsklemme erlaubt den direkten Anschluss von Pt und Ni-Widerstandssensoren.

Der Anschluss kann dabei in 2- oder 3-Leiter-Technik erfolgen.

Die Linearisierung über den gesamten Temperaturbereich übernimmt die Busklemme. Ein Kurzschluss oder die Unterbrechung der Sensorleitung sowie eine Bereichsüberschreitung wird durch eine rote Fehler-LED angezeigt.

Die grüne LED zeigt die Betriebsbereitschaft und die störungsfreie Kommunikation mit dem Buskoppler an.

Der Schirmanschluss ist direkt zur Tragschiene geführt.

Merkmale
Anzahl Kanäle: 2 Kanäle
Anzahl der Eingänge: 2 Eingänge
Produktfarbe: Grau
Befestigungstyp: DIN 35 × 15
Streifenlänge (max.): 9 mm
Brandlast: 1,253 MJ
Entkopplung: 0,5 kV
Drahtstärke AWG (max.): 14
AWG Drahtstärke (mind.): 28
Leiterbereich (min.): 0,08 mm²
Leiterbereich (max.): 2,5 mm²
Drahtklemmentyp: Käfigklemme
Internationale Schutzart (IP-Code): IP20
Feature: Stoßfest
Feature: Vibrationsfest
Produkttyp: Analoges Eingangsmodul
Zertifizierung: CE
Energie
Energiequelle: Gleichstrom
Stromverbrauch: 0,5 mA
Stromverbrauch (intern): 0,8 mA
Betriebsbedingungen
Betriebstemperatur: -60 – 250 °C
Temperaturbereich bei Lagerung: -25 – 85 °C
Relative Luftfeuchtigkeit in Betrieb: 0 – 95%
Gewicht und Abmessungen
Breite: 12 mm
Tiefe: 100 mm
Höhe: 69,8 mm
Gewicht: 65,2 g
Technische Details
Konformitätsbescheinigungen: RoHS
