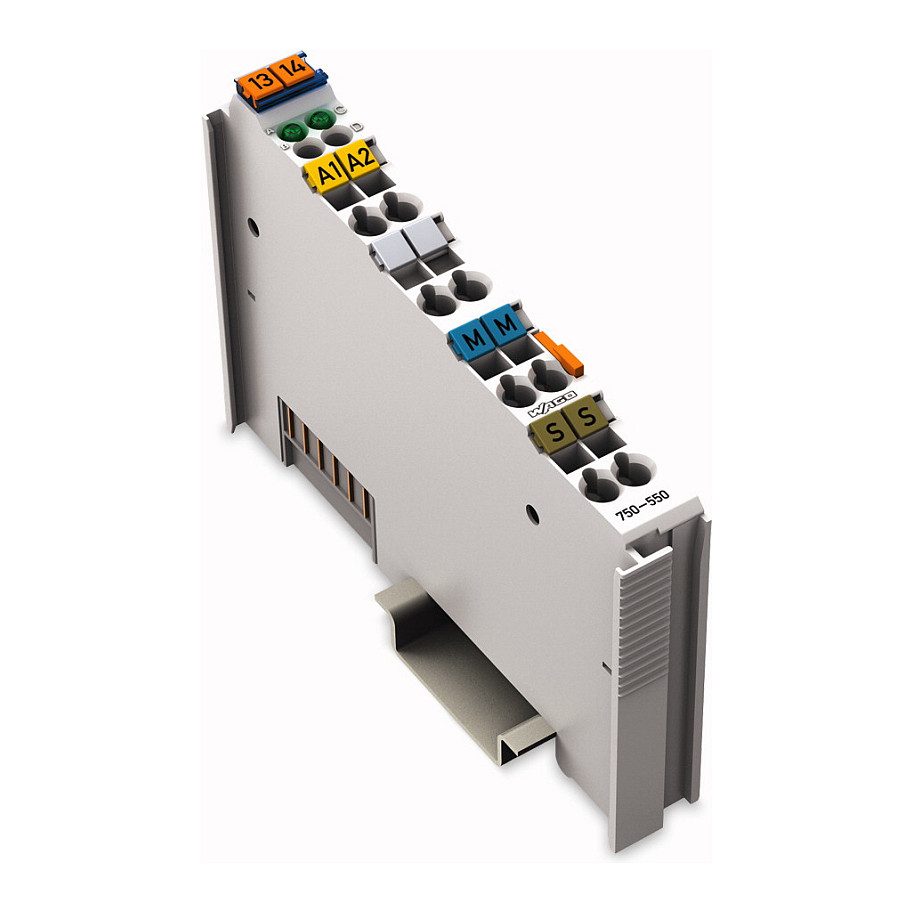

Wago 750-550 fieldbus module

Die Analogausgangsklemme erzeugt Signale der normierten Größe 0-10 V.

Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben.

Die Ausgänge sind kurzschlussfest ausgeführt.

Zur Spannungsversorgung wird für die Spannungsmodule die interne Systemspannung genutzt.

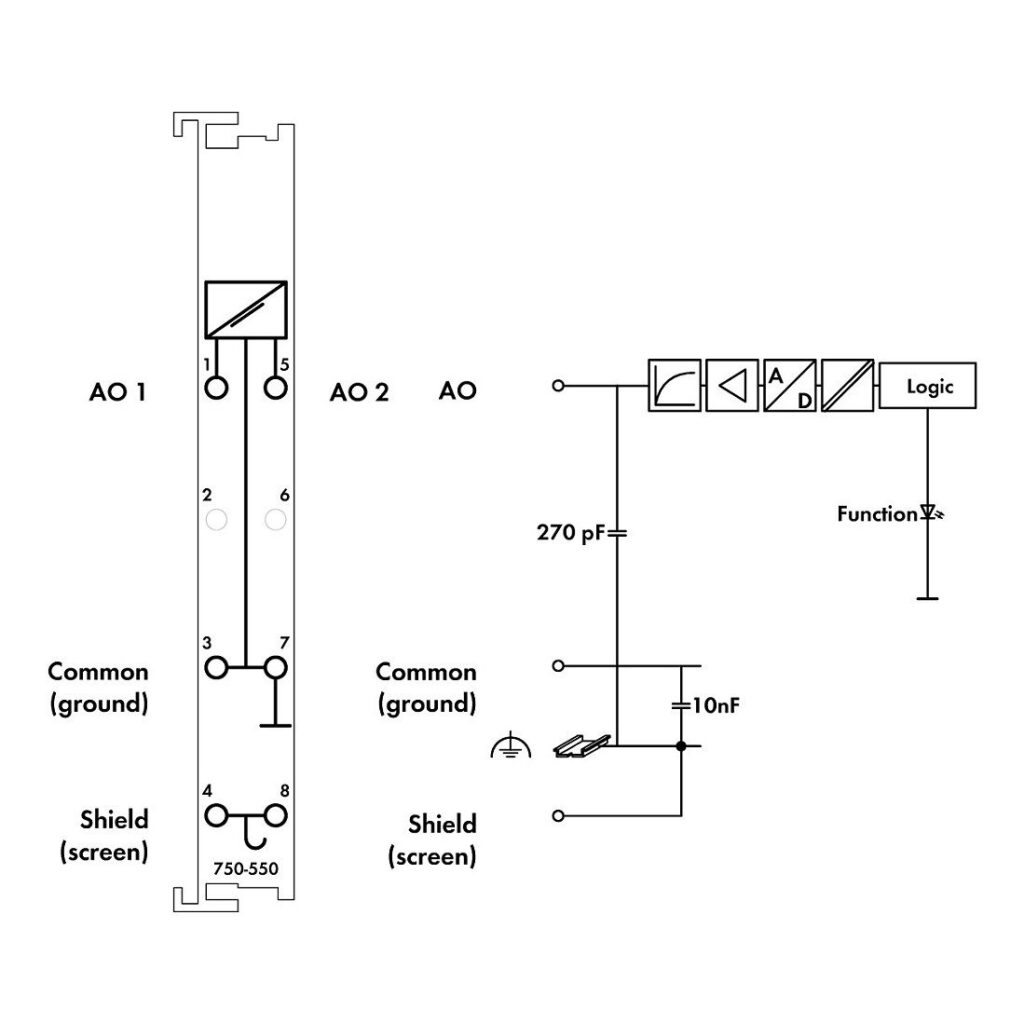

Die Ausgangskanäle des Moduls besitzen ein gemeinsames Bezugspotential.

Merkmale
Anzahl Kanäle: 2 Kanäle
Anzahl der Ausgänge: 2 Ausgänge
Produktfarbe: Grau
Befestigungstyp: DIN 35 × 15
Streifenlänge (max.): 9 mm
Leitungsimpedanz: 5 Ohm
Entkopplung: 0,5 kV
Drahtstärke AWG (max.): 14
AWG Drahtstärke (mind.): 28
Leiterbereich (min.): 0,08 mm²
Leiterbereich (max.): 2,5 mm²
Drahtklemmentyp: Käfigklemme
Internationale Schutzart (IP-Code): IP20
Feature: Stoßfest
Feature: Vibrationsfest
Produkttyp: Analoges Ausgangsmodul
Zertifizierung: CE
Energie
Energiequelle: Gleichstrom
Stromverbrauch (intern): 65 mA
Betriebsbedingungen
Temperaturbereich bei Lagerung: -25 – 85 °C
Relative Luftfeuchtigkeit in Betrieb: 0 – 95%
Gewicht und Abmessungen
Breite: 12 mm
Tiefe: 100 mm
Höhe: 69,8 mm
Gewicht: 47,913 g
Technische Details
Konformitätsbescheinigungen: RoHS
